Quelle est la différence entre les brûleurs à feu direct et les brûleurs à tube radiant ?

Dans les applications de chauffage industriel, le choix de la bonne technologie de brûleur est essentiel pour obtenir une efficacité, une qualité de produit et une conformité environnementale optimales. Deux des types de brûleurs les plus courants sont les brûleurs à feu direct etbrûleurs à tubes radiants, mais ils fonctionnent selon des principes fondamentalement différents et servent des objectifs distincts. Un brûleur à feu direct brûle le combustible directement dans la zone de traitement, les gaz de combustion chauds entrant en contact avec le matériau chauffé. En revanche, un brûleur à tube radiant enferme la flamme dans un tube scellé et la chaleur est transférée principalement par rayonnement de la surface du tube au matériau cible, sans aucun contact entre les gaz de combustion et le produit. Chez Tianjin Huashuo Machinery Manufacturing Co., Ltd., notre usine conçoit et fabrique des brûleurs industriels depuis plus de 25 ans et nous possédons une vaste expérience dans les deux technologies.

Le choix entre des brûleurs à feu direct et à tubes radiants a des implications significatives sur les performances du processus, la consommation d'énergie et la qualité du produit. Les brûleurs à feu direct offrent un rendement thermique plus élevé car ils utilisent toute la chaleur des gaz de combustion, mais ils introduisent également des sous-produits de combustion dans l'environnement du processus, ce qui peut être préjudiciable aux matériaux sensibles. Les brûleurs à tubes radiants, quant à eux, isolent le processus de combustion, permettant un contrôle précis de la température et une atmosphère de processus plus propre, mais ils fonctionnent généralement avec un rendement global légèrement inférieur en raison des pertes de chaleur à travers la paroi du tube et des gaz d'échappement. Notre usine a développé des conceptions avancées de brûleurs à tubes radiants qui minimisent ces pertes grâce à une géométrie de tube optimisée, des surfaces de transfert de chaleur améliorées et des récupérateurs à haut rendement. Dans ce guide, nous analyserons l'ingénierie, les performances et les aspects économiques des deux types de brûleurs, fournirons des spécifications techniques détaillées et offrirons des conseils pratiques pour sélectionner le brûleur adapté à votre application.

Table des matières

• 1. Quel est le principe de fonctionnement des brûleurs à feu direct ?
• 2. Comment fonctionnent les brûleurs à tubes radiants et pourquoi sont-ils préférés pour les processus sensibles ?
• 3. Quelles sont les principales spécifications techniques de notre brûleur à tube radiant ?
• 4. Comment l'efficacité et les émissions se comparent-elles entre les deux types de brûleurs ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur la sélection du brûleur

Quel est le principe de fonctionnement des brûleurs à feu direct ?

Les brûleurs à feu direct constituent la forme de combustion industrielle la plus simple et la plus efficace. Dans un système à feu direct, le combustible (gaz naturel, propane ou mazout) est mélangé à l'air et enflammé dans une chambre de combustion ouverte sur la zone de traitement. Les gaz de combustion chauds qui en résultent, constitués principalement de dioxyde de carbone, de vapeur d'eau et d'azote, sont libérés directement dans l'espace à chauffer. Il peut s'agir d'une étuve de séchage, d'une cabine de peinture, d'un four de traitement thermique ou d'un grand radiateur. Le contact direct entre les gaz de combustion et le matériau à chauffer permet des taux de transfert de chaleur extrêmement élevés et des efficacités thermiques allant jusqu'à 95 pour cent (sur la base d'un pouvoir calorifique inférieur). Notre usine àFabrication Cie., Ltd de machines de Tianjin Huashuo.produit des brûleurs à feu direct avec une surveillance avancée de la flamme et des commandes modulantes qui garantissent une combustion stable sur une large gamme de taux de combustion.

Principales caractéristiques des brûleurs à feu direct :

• Transfert de chaleur direct :Les gaz de combustion entrent en contact direct avec le matériau, assurant un chauffage rapide et efficace. Ceci est idéal pour les applications où le produit n'est pas sensible aux sous-produits de combustion ou où les gaz d'échappement sont évacués rapidement.
• Haute efficacité thermique :Étant donné que la chaleur des gaz de combustion est entièrement utilisée dans l'espace de traitement, les brûleurs à feu direct atteignent généralement un rendement de 85 à 95 pour cent, certaines unités de condensation modernes dépassant 100 pour cent (sur la base du PCI).
• Conception simple :Les brûleurs à feu direct comportent moins de composants que les systèmes à tubes radiants : pas de tube, pas de surface radiante et pas besoin de recirculation externe. Cela les rend plus abordables et plus faciles à entretenir.
• Potentiel de contamination du produit :Les gaz de combustion, qui contiennent du CO2, de la vapeur d'eau et des traces de CO et de NOx, entrent en contact avec le produit. Cela peut provoquer une oxydation, une décoloration ou des réactions chimiques dans des matériaux sensibles tels que des produits alimentaires, des textiles ou certains métaux.
• Exigences en matière de ventilation :Les systèmes à feu direct nécessitent une ventilation adéquate pour éliminer les gaz de combustion et reconstituer l'oxygène, ce qui peut représenter un coût énergétique important si l'air évacué n'est pas récupéré.

Les brûleurs à feu direct sont largement utilisés dans les applications où la contamination du produit n'est pas un problème et où un chauffage rapide est la principale exigence. Exemples : séchoirs industriels pour le sable, les granulats et la céramique ; fours de durcissement de peinture avec évacuation adéquate ; grands radiateurs pour entrepôts et ateliers ; et séchoirs à grains agricoles. Dans ces applications, le rendement élevé et le faible coût d’investissement des brûleurs à feu direct en font le choix économique. Cependant, pour les processus où la qualité ou la pureté du produit est primordiale, ou dans lesquels les gaz de combustion pourraient altérer le matériau, unbrûleur à tube radiantest souvent la meilleure option.

Du point de vue du contrôle, les brûleurs à feu direct sont relativement simples. Le brûleur est généralement contrôlé par un simple contrôleur marche-arrêt ou modulant qui ajuste le débit de carburant et d'air en fonction d'un capteur de température dans l'espace de traitement. Notre usine propose une gamme de brûleurs à feu direct avec commandes électroniques à cames qui assurent une gestion précise du rapport air-carburant, garantissant de faibles émissions et un rendement élevé sur toute la plage de cuisson. Nous proposons également des fonctionnalités de sécurité telles que la détection de flamme, des interrupteurs de limite de température élevée et des cycles de purge qui répondent aux normes de sécurité internationales. Bien que les brûleurs à feu direct ne conviennent pas à toutes les applications, leur simplicité et leur efficacité en font un incontournable du chauffage industriel.

Comment fonctionnent les brûleurs à tubes radiants et pourquoi sont-ils préférés pour les processus sensibles ?

Brûleurs à tubes radiantssont une technologie de chauffage indirect dans laquelle le processus de combustion est enfermé dans un tube scellé et la chaleur est transférée à l'environnement du processus principalement par rayonnement thermique depuis la surface extérieure du tube. Le brûleur s'allume à une extrémité du tube et les gaz de combustion chauds se déplacent le long du tube, le chauffant à des températures élevées (généralement 800 à 1 100 °C). La chaleur est ensuite rayonnée du tube vers le matériau ou l'atmosphère environnante. Les gaz de combustion étant entièrement contenus dans le tube, il n’y a aucun contact entre les gaz de flamme et le produit chauffé. Cela rend les brûleurs à tubes radiants idéaux pour les processus nécessitant une atmosphère propre, tels que le traitement thermique des métaux, la cuisson de la céramique et le séchage des textiles, où toute contamination serait préjudiciable à la qualité du produit. Notre usine de Huashuo Machinery a développé une gamme de modèles de brûleurs à tubes radiants qui optimisent la distribution de la chaleur, minimisent les gradients de température et atteignent une efficacité thermique élevée grâce à l'utilisation de récupérateurs et de matériaux de tubes avancés.

Principales caractéristiques des systèmes de brûleurs à tubes radiants :

• Chauffage indirect :Les gaz de combustion sont isolés du processus, éliminant ainsi le risque de contamination, d'oxydation ou de réaction chimique avec le produit. Ceci est essentiel pour les applications telles que le recuit brillant, où même des traces d'oxygène provoqueraient une décoloration de la surface.
• Répartition uniforme de la température :Les brûleurs à tubes radiants peuvent être conçus avec plusieurs brûleurs ou avec des géométries de tubes spéciales (par exemple, des tubes en U ou des tubes en W) pour obtenir un profil de température uniforme dans tout le four, garantissant ainsi une qualité de produit constante.
• Contrôle de l'atmosphère :Étant donné que les gaz de combustion sont confinés, l'atmosphère du processus peut être contrôlée indépendamment (par exemple, avec des gaz inertes ou des niveaux d'oxygène contrôlés), permettant des conditions de processus précises.
• Efficacité thermique inférieure (sans récupération) :Dans un brûleur à tube radiant de base, la chaleur est perdue à travers la paroi du tube et dans les gaz d'échappement. Les efficacités varient généralement de 45 à 55 pour cent pour les conceptions sans récupération. Cependant, avec l'ajout d'un récupérateur ou d'un système régénératif, l'efficacité peut être augmentée jusqu'à 75 à 85 pour cent.
• Coût initial plus élevé :Les systèmes de brûleurs à tube radiant sont plus chers que les brûleurs à feu direct en raison des composants supplémentaires (tube, récupérateur, etc.) et de la nécessité d'un contrôle plus précis.

L'application du brûleur à tube radiant est diversifiée et comprend : les fours de traitement thermique des métaux (recuit, durcissement, revenu), les fours à céramique et à porcelaine, les fours de séchage et de durcissement des textiles, la transformation des aliments (cuisson, séchage des ingrédients sensibles) et la transformation chimique où une atmosphère propre est requise. Dans ces applications, la capacité à maintenir un environnement sans contamination justifie souvent les coûts d'investissement et d'exploitation plus élevés du système de tubes radiants.

Notre usine a conçu notre brûleur à tube radiant pour inclure un récupérateur haute performance qui préchauffe l'air de combustion en utilisant les gaz d'échappement chauds, améliorant ainsi considérablement l'efficacité. Nous avons également développé une conception de tube auto-récupérateur qui intègre le récupérateur dans le corps du brûleur, réduisant ainsi l'encombrement global et simplifiant l'installation. En termes de contrôle, notre brûleur à tube radiant est équipé d'un taux de régulation élevé (jusqu'à 10 : 1) qui permet une modulation précise de la température, garantissant que le four fonctionne à la température exacte requise pour le processus. Ce niveau de contrôle est essentiel pour obtenir une qualité de produit constante dans les processus sensibles. En choisissant un brûleur à tube radiant deFabrication Cie., Ltd de machines de Tianjin Huashuo., vous pouvez obtenir la propreté et l’uniformité de la température que les systèmes à feu direct ne peuvent pas offrir.

Quelles sont les principales spécifications techniques de notre brûleur à tube radiant ?

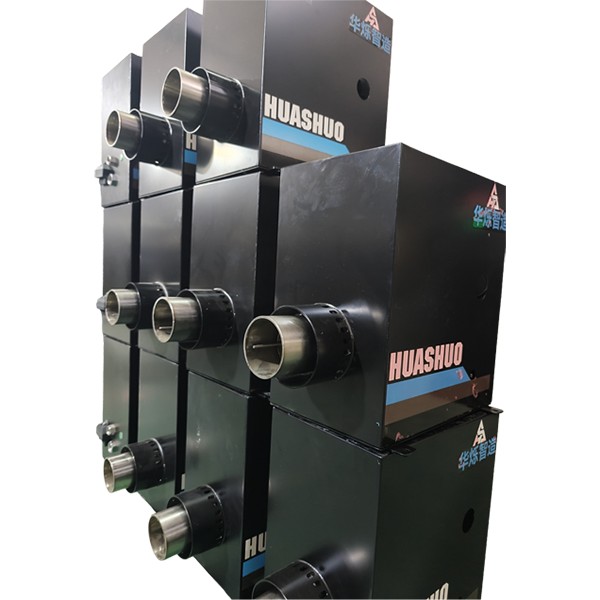

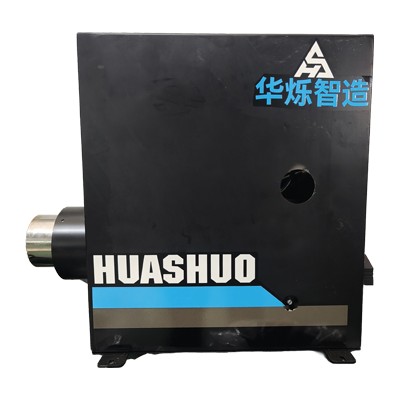

Fabrication Cie., Ltd de machines de Tianjin Huashuo.fabrique une gamme complète deBrûleur à tube radiantsystèmes, conçus pour diverses applications de chauffage industriel. Notre gamme de produits comprend des brûleurs à tube asymétrique, des brûleurs à tube en U et des brûleurs à tube en W, avec des puissances nominales de 50 kW à 2 000 kW. Tous nos produits de brûleurs à tubes radiants sont fabriqués conformément à la norme ISO 9001 et respectent ou dépassent les exigences des normes EN 746 et NFPA 86. Le tableau ci-dessous résume les principales spécifications techniques de nos modèles de brûleurs à tube radiant les plus populaires, qui sont utilisés dans les industries du traitement thermique, du séchage et de la céramique dans le monde entier. Notre usine peut également produire des géométries de tubes et des puissances nominales personnalisées pour répondre aux exigences spécifiques des fours.

En plus des modèles standard, notre usine propose plusieurs fonctionnalités optionnelles pour améliorer les performances et la durabilité des systèmes de brûleurs à tubes radiants. Ceux-ci incluent : des alliages haute température (tels que l'Inconel 601 ou RA330) pour le matériau du tube afin de prolonger la durée de vie dans des environnements corrosifs ; doublures en fibre céramique pour une meilleure isolation ; et des systèmes avancés de surveillance des flammes avec autodiagnostic. Nous proposons également des panneaux de commande de brûleur complets avec des capacités de contrôle, de profilage de température et d'enregistrement de données basées sur PLC pour le suivi des processus et l'assurance qualité.

Notre processus de contrôle de qualité comprend un test de pression à 100 % sur chaque ensemble de brûleur à tube radiant, garantissant qu'il n'y a aucune fuite dans le tube ou la tête du brûleur. Nous effectuons également un test de performance thermique sur des échantillons aléatoires pour vérifier l'efficacité et la répartition de la température du tube. Chaque brûleur à tube radiant est fourni avec un rapport de test détaillé, comprenant des données d'efficacité, des profils de température et des mesures d'émission. Notre usine de Tianjin Huashuo Machinery Manufacturing Co., Ltd. maintient un inventaire complet de composants standard, permettant une livraison rapide et un traitement rapide des commandes personnalisées. Nous fournissons également un service de mise en service sur site pour garantir que le brûleur à tube radiant est correctement installé et fonctionne à son efficacité optimale.

Comment l’efficacité et les émissions se comparent-elles entre les deux types de brûleurs ?

Le choix entre un brûleur à feu direct et unBrûleur à tube radiantest souvent influencé par un compromis entre efficacité et propreté des processus. Les brûleurs à feu direct offrent une efficacité thermique plus élevée car toute la chaleur de la combustion est libérée directement dans le processus. Cependant, cette efficacité se fait au prix de l’introduction de gaz de combustion dans l’atmosphère du procédé. Les brûleurs à tubes radiants, tout en isolant les gaz de combustion, souffrent de pertes de chaleur à travers la paroi du tube et dans les gaz d'échappement, ce qui entraîne une efficacité globale inférieure. Cependant, avec l’incorporation de récupérateurs ou de préchauffeurs d’air régénératifs, l’écart d’efficacité peut être considérablement réduit. Notre usine a développé une gamme de modèles de brûleurs à tube radiant à haut rendement qui atteignent des rendements allant jusqu'à 86 pour cent, ce qui les rend compétitifs avec les systèmes à feu direct dans de nombreuses applications.

Comparaison d'efficacité entre un brûleur à feu direct et un brûleur à tube radiant :

• Efficacité du brûleur à feu direct :Généralement 85 à 95 pour cent (sur la base du PCI). Le rendement élevé est dû à l’utilisation directe de la chaleur de combustion. Cependant, si le processus nécessite une ventilation pour éliminer les gaz de combustion, la perte d'énergie de l'air évacué peut réduire l'efficacité du système.
• Efficacité du brûleur à tube radiant (non récupéré) :45 à 55 pour cent. Les pertes de chaleur à travers la paroi du tube et dans les gaz d'échappement sont importantes, et le rendement est limité par la température des gaz d'échappement sortant du tube.
• Efficacité du brûleur à tube radiant (avec récupérateur) :75-86 pour cent. Un récupérateur préchauffe l'air de combustion en utilisant les gaz d'échappement chauds, récupérant ainsi une grande partie de la chaleur qui autrement serait perdue. Le brûleur à tube radiant de notre usine avec récupérateur intégré atteint un rendement allant jusqu'à 86 %, comblant ainsi l'écart avec les systèmes à feu direct.
• Émissions :Les brûleurs à feu direct produisent des NOx, du CO et du CO2 qui sont rejetés directement dans le procédé ou dans l'atmosphère. Cela peut poser problème dans les zones soumises à des réglementations strictes en matière d’émissions. Les brûleurs à tubes radiants peuvent intégrer une technologie de brûleur à faible teneur en NOx et un traitement des gaz de combustion, et comme les gaz de combustion sont contenus, ils peuvent être plus facilement traités avant leur rejet. Notre brûleur à tube radiant utilise une conception de combustion étagée qui réduit les émissions de NOx à moins de 50 mg/Nm3 (à 3 % d'O2), répondant ainsi aux normes environnementales les plus strictes.

Pour illustrer l’impact de l’efficacité, considérons un four de 500 kW fonctionnant 8 000 heures par an. Un brûleur à feu direct avec un rendement de 90 pour cent consommerait environ 5 000 MWh de combustible par an (sur la base d'un PCI de gaz naturel de 10 kWh/m3). Un brûleur à tube radiant non récupéré avec un rendement de 50 pour cent consommerait 9 000 MWh, soit une différence de 4 000 MWh, ce qui, pour un prix de gaz industriel typique, pourrait dépasser 400 000 USD par an. Cependant, un brûleur à tube radiant récupéré avec une efficacité de 85 pour cent ne consommerait que 5 300 MWh, réduisant la différence à un niveau gérable de 6 pour cent. Dans de nombreux cas, le coût supplémentaire du brûleur à tube radiant récupéré est récupéré en 1 à 2 ans grâce aux économies de carburant.

En termes d'émissions, les brûleurs à feu direct libèrent tous les gaz de combustion dans la zone de traitement. Si le processus nécessite une ventilation, les émissions sont diluées et rejetées dans l’atmosphère, mais elles représentent néanmoins un fardeau potentiel pour l’environnement. Les brûleurs à tubes radiants, quant à eux, permettent un traitement des émissions plus contrôlé. Le brûleur à tube radiant de notre usine utilise un système de recirculation des gaz de combustion qui réduit la formation de NOx, et les gaz d'échappement peuvent être acheminés vers un convertisseur catalytique ou un épurateur si nécessaire. Cela fait des brûleurs à tubes radiants un choix plus respectueux de l’environnement, en particulier dans les régions soumises à des réglementations strictes en matière de qualité de l’air. Le choix entre les deux types de brûleurs dépend en fin de compte des exigences spécifiques du procédé, notamment de la sensibilité du produit, de l'environnement réglementaire et du coût relatif du combustible et des biens d'équipement.

Foire aux questions (FAQ)

Question 1 : Un brûleur à feu direct peut-il être converti en brûleur à tube radiant dans une fournaise existante ?

Réponse : La conversion d'un four à chauffage direct en un système à tubes radiants est une modification importante qui n'est généralement pas réalisable sur le plan économique. Les brûleurs à tubes radiants nécessitent l'installation de tubes, une configuration de montage du brûleur différente et souvent une géométrie de chambre de combustion différente. De plus, les contrôles et les systèmes de ventilation doivent être modifiés. Dans la plupart des cas, il est plus rentable de remplacer l’ensemble du four ou de concevoir un nouveau four doté de la technologie de brûleur requise. Notre usine de Tianjin Huashuo Machinery Manufacturing Co., Ltd. propose des systèmes de brûleurs à feu direct et à tube radiant, et nous pouvons fournir une étude de faisabilité et une analyse coûts-avantages pour votre situation spécifique.

Question 2 : Quel type de brûleur est le plus adapté au traitement thermique de l’acier afin d’éviter l’oxydation ?

Réponse : Un brûleur à tube radiant est le choix privilégié pour le traitement thermique de l’acier afin d’éviter l’oxydation. Étant donné que les gaz de combustion sont contenus dans le tube, l'acier n'est pas exposé à l'oxygène, au CO2 ou à la vapeur d'eau, ce qui provoquerait une oxydation de surface. L'atmosphère du four peut être contrôlée séparément, souvent avec un gaz inerte tel que l'azote ou l'argon, pour obtenir les propriétés métallurgiques souhaitées. Les brûleurs à feu direct ne sont pas recommandés pour cette application car les gaz de combustion réagiraient avec la surface de l'acier, provoquant une décarburation et une formation de tartre.

Question 3 : Quelle est la durée de vie typique d'un tube de brûleur à tube radiant ?

Réponse : La durée de vie d'un tube radiant dépend de la température de fonctionnement, du matériau du tube et de la fréquence des cycles thermiques. Pour un brûleur à tube radiant standard fonctionnant à 1 050°C avec des tubes Inconel 601, la durée de vie typique est de 3 à 5 ans. Dans les environnements à haute température ou corrosifs, nous proposons des tubes en RA330 ou d'autres alliages spéciaux qui peuvent prolonger la durée de vie jusqu'à 7 à 10 ans. Notre usine fournit une estimation de la durée de vie du tube en fonction de vos conditions de fonctionnement spécifiques et peut recommander des intervalles d'inspection périodiques pour garantir que le tube est remplacé avant une panne.

Question 4 : Comment le coût de fonctionnement se compare-t-il entre les brûleurs à feu direct et ceux à tube radiant ?

Réponse : Le coût de fonctionnement d’un brûleur à feu direct est généralement inférieur en raison de son rendement plus élevé. Cependant, si le processus nécessite une ventilation ou si le produit est sensible à la contamination, le coût énergétique du conditionnement de l'air de ventilation peut compenser l'avantage en termes d'efficacité. Les brûleurs à tubes radiants, en particulier ceux équipés de récupérateurs, ont un coût d'investissement plus élevé mais peuvent offrir des coûts d'exploitation comparables si l'on tient compte des économies d'énergie réalisées grâce au récupérateur. Notre usine fournit une analyse comparative détaillée des coûts qui comprend la consommation de carburant, la maintenance et les coûts potentiels de contrôle des émissions pour vous aider à prendre une décision éclairée.

Question 5 : Tianjin Huashuo Machinery Manufacturing Co., Ltd. propose-t-elle à la fois des brûleurs à tube radiant et à feu direct, ou uniquement des brûleurs à tube radiant ?

Réponse : Notre usine fabrique des systèmes de brûleurs à feu direct et à tubes radiants, offrant une gamme complète de solutions de chauffage industriel. Cela nous permet de vous fournir des conseils objectifs sur la meilleure technologie pour votre application. Nous possédons une vaste expérience dans les deux technologies et pouvons concevoir, fabriquer et mettre en service un système de brûleur complet adapté aux exigences spécifiques de votre processus. Que vous ayez besoin d'un brûleur à feu direct à haut rendement pour une application de séchage ou d'un brûleur à tube radiant propre pour le traitement thermique, nous avons l'expertise et la gamme de produits pour répondre à vos besoins.

Conclusion : choisissez la technologie de brûleur adaptée à votre application

Le choix entre des brûleurs à feu direct et des brûleurs à tubes radiants ne dépend pas de ce qui est le « meilleur », mais de celui qui est le plus adapté aux exigences spécifiques de votre processus. Les brûleurs à feu direct offrent une efficacité et une simplicité élevées, ce qui les rend idéaux pour les applications où la contamination du produit n'est pas un problème. Les systèmes de brûleurs à tubes radiants fournissent un environnement de chauffage propre et sans contamination, essentiel pour les matériaux sensibles, mais nécessitent des investissements supplémentaires dans la technologie des tubes et les récupérateurs pour atteindre une efficacité compétitive. Chez Tianjin Huashuo Machinery Manufacturing Co., Ltd., notre usine possède l'expérience et la capacité d'ingénierie nécessaires pour concevoir, fabriquer et mettre en service les deux types de brûleurs, garantissant ainsi que vous recevez la solution optimale pour votre application.

Évaluez-vous les options de brûleurs pour un nouveau four ou envisagez-vous une mise à niveau ?Contactez Tianjin Huashuo Machinery Manufacturing Co., Ltd. aujourd'huipour une consultation complète sur la sélection des brûleurs. Notre équipe analysera les conditions de votre procédé, vos besoins en chauffage et vos contraintes environnementales, et vous fournira une recommandation détaillée, comprenant une analyse coûts-avantages et une proposition de configuration du système. Nous offrons des services gratuits de conception de brûleurs, des prix compétitifs et une garantie complète sur tous nos produits.Demandez dès maintenant votre consultation gratuite sur les brûleurs auprès de Tianjin Huashuo Machinery Manufacturing Co., Ltd. et faites le bon choix pour vos besoins de chauffage industriel.
